Jack in the Box - Gottlieb méca

Il s'agit de la dernière restauration réalisée par Jean, la personne grâce à qui plusieurs de mes flippers méca ont retrouvé une deuxième vie.

Ce "Jack in the Box" dormait au fond du garage, et avait été acheté il y a quelques temps chez un photographe de la banlieue nord de Paris, dans le sous-sol de son agence, à coté de plusieurs salles servant de studios privés pour photographes amateurs. Ses clients étaient principalement des photographes de charme, qui assouvissaient leur passion de la photos coquines en utilisant les facilités de cette agence en y conviant des modèles peu farouches mais fort convenables. Pour un "Jack in the Box" (voir la présentation en fin d'article faite par Francis), c'était finalement le lieu idéal, digne d'un flipper symbolisant un amour certain des femmes dévergondées.

Le flipper n'avait presque plus les moyens de fonctionner, les cibles tombantes n'étaient plus que l'ombre d'elles-même, et un rouleau du quatrième compteur manquait à l'appel. Il est au bout du rouleau, mais encore fringant avec son plateau en bon état et sa caisse non décolorée.

Le plus triste était la glace, une ou deux couleurs avait disparues rendant l'ensemble bien triste. Jean a beaucoup travaillé pour lui faire reprendre des couleurs à l'aide de son aérographe.

Pour le reste, le flipper hérita d'une série toute neuve de targets, indispensable pour mettre en valeur le meilleur de ce plateau: la rangée de dix cibles tombantes à tête de clownt.

C'est un flipper assez simple, plutôt facile, et réussi esthétiquement. Un des derniers de la génération mécanique, bénéficiant d'une bonne côte d'amour auprès des collectionneurs, autant pour ses nombreuses targets que pour son thème sympa et populaire.


Petite vidéo pour donner l'ambiance:




Liens:
Excelente présentation de ce flipper par Francis

La deuxième vie d'une bouteille de lait

Il est toujours gratifiant de découvrir une nouvelle utilité pour un objet devenue inutile. Ce fut le cas avec une bouteille de lait, pas n'importe quelle bouteille, une bouteille provenant d'un Lidle, mon nouveau temple de la consommation alimentaire.
A l'origine, je cherchais un moyen de faire glisser mes flippers sur la moquette de ma salle de jeu. Le moyen le plus orthodoxe est d'utiliser des patins spéciaux réputés pour faire glisser n'importe quoi sur n'importe quelle surface lisse, carrelage ou moquette. Malheureusement ces petits matériaux sont vendus à prix d'or, et en tant que propriétaire de flipper, je suis une personne économe, cela dans le noble but de pouvoir agrandir sa collection. Pouvoir réutiliser une bouteille de lait en patin pour flipper sur moquette, fut donc une heureuse surprise. Pour être parfaitement exacte, c'est le bouchon et non la bouteille qui trouvère une nouvelle utilité, et ce grâce à une coïncidence heureuse, des dimensions parfaites permettant aux étriers de flippers de les chausser au mini-mètre près. Des dimensions tellement parfaites que ces bouchons une fois en place, deviennent une seconde peau pour ces étriers.Que dire devant un tel miracle de la nature, si ce n'est commencer à croire en un dieu omniscient et amateur de flipper. Ou alors c'est la preuve que la chance sourit au plus simples d'entre nous. Il est à noter que ce miracle se reproduit rarement (voir jamais) avec d'autre marque de lait, d'où l'importance de noter celle utilisée et photographiée ci-dessus. Je ne sais si le demi-écrémé est seul qui convienne, mais c'est en tout cas celui expérimenté avec bonheur.
J'allais oublier de vous dire ce en quoi la bouteille de lait fut employé en premier lieu, une utilisation bien éphémère mais oh! combien gratifiante pour les amateurs de gâteaux: un flan nature, la valeur sûr des goûters réussis. Mais cela est une autre histoire.

Piles qui coulent, flipper qui pleure

Bonjour @tous.
L'acide de nos piles de sauvegarde de nos flippers électroniques constitue l'ennemie n°1 de nos chers machines. Elles peuvent endommager en quelques jours une carte électronique. Nous le savons tous et pourtant, on oublie parfois de changer ces piles régulièrement. Surtout, n'attendez pas de ne plus avoir de sauvegardes pour les changer, car même en train de couler, elle parviennent encore à délivrer quelques volts.

C'est mon flipper préféré, le Lethal Weapon 3, qui subit en début de mois l'outrage de l'acide corrosif. L'acide était parvenu à couper l'alimentation du boitier des piles. Même en remplaçant les piles ayant légèrement coulés par de nouvelles, la sauvegarde ne se faisait plus. Preuve que l'acide avait pour le moins corrodé le boitier, et certainement la carte. Grâce à Maxime, la carte a retrouvé toute sa vitalité.

Première opération: retirer le boitier. Pour ce faire, obligation de déconnecter la totalité des connecteurs pour retirer la carte. Pensez à bien noter sur chaque connecteur son numéro avec un stylo indélébile et de faire attention aux griffes du connecteur (voir un article précédent à propos du bay watch) au moment de reconnecter. Le boitier était soudé en trois points de la carte CPU (les trois situés à la droite du boitier). Retirer le boitier fut facile. En revanche dessouder totalement ces trois points fut hardu. En particulier le point du milieu, qui une fois attaqué par l'acide, était devenu "collant" pour l'étain de la soudure déjà en place. La solution à ce problème (et pour la corrosion): application de papier de verre sur la zone du point rétif, nettement tout en tachant de ne pas dépasser la zone. L'étain par la suite se retirera et se repositionnera beaucoup plus facilement. J'ai eu de la chance, la corrosion s'était limitée à cet unique point de soudure. Encore quelques jours, et les dommages auraient été bien plus graves. D'où l'intérêt de faire fonctionner régulièrement ses flippers et de ne jamais laisser trainer une panne même mineur sur nos chers machine électroniques.

Deuxième opération: déporter la pile avec des fils. Pour cela, deux fils plutôt fin ont été soudés sur le point noté "+", et l'un des deux points notés "-". Lequel choisir? Je n'ai malheureusement pas la réponse. Dans notre cas le hasard a bien fait les choses, avec celui d'en bas.

Troisième opération: mettre une pile plate 4.5V. J'ai opté pour cette solution plutôt qu'un autre boitier de trois piles car cette solution permet d'économiser l'achat d'un boitier. De plus les piles plates sont endurantes et facile à caser. Avantages supplémentaire, on peut les connecter facilement en les enroulant sur les pattes de la pile. Pour sécuriser la connexion, il suffit ensuite de plier les pattes avec une pince. On obtient ainsi sans soudure et en quelques secondes une fixation solide des nos fils à la pile.

Pour finir, il suffit de caler la pile derrière le gros condensateur (ou ailleurs selon vos préférences) puis de tout reconnecter. A signaler que la première remise en route donna lieu à des comportements erratiques (bizarres), comme certains bruitage sonores inhabituels. Sans être bloquant, il me paraissait inquiétant. Connaissant cette machine par cœur, le moindre comportement hors de la norme était facile à détecter. Pour revenir à la normale, il a suffit de débrancher et de rebrancher tous les connecteurs un à un.

En conclusion, si votre LW3 commence au démarrage par vous demander d'ouvrir la porte, sachez que votre sauvegarde automatique des paramètres (et des scores) a toutes les chances d'être inopérante. C'est certainement le signe qu'il est déjà trop tard pour changer les piles et qui faut regarder avec soin si aucune trace de coulures sur les piles n'est présentes. Ne pas oublier également de regarder le boitier à vide, en recherchant des traces de corrosion caractérisées par une couleur verdâtre ressemblant à du tartre sur les points de contacts des piles.

J'espère que cet article pourra vous servir et vous sensibiliser à changer ou a déporter vos piles. Changer au moins tout les deux ans vos piles, et uniquement en utilisant des piles de qualités. Ce n'était pas mon cas, et cela aurait pu coûter très cher. Et si vous désirez changer vos piles tout en conservant vos paramètres, il faut faire le changement flipper allumé.

Liens:
Arcticle dans flipjuke
Artcile sur les connecteurs Bay Watch
IPDB

Un chevalet pour glaces de flipper

Un collectionneur de flipper finit toujours par subir le problème du manque de place disponible pour stocker ses pièces dont le nombre a tendance à augmenter. Avec les glaces de flipper, l'accumulation peut se faire facilement, mais au détriment de la sécurité. Autant pour diminuer le risque de détérioration (bris ou rayure) que pour le plaisir d'en profiter au maximum, je suis parti à la recherche des meilleurs moyens d'exposer nos chères glaces, objet de décoration par excellence.

Une première expérience amusante de récupération d'un vieil étendoir destiné à la poubelle, m'a fourni le début d'une idée (voir un précédent article). Le cahier des charges pouvait se résumer en quelques mots:

comment exposer sur un mur ou contre une armoire rarement utilisée, un maximum de glace de flipper, pour un prix modique, avec une facilité de mise en place, sans oublier de permettre le changement rapide des glaces pour varier les plaisirs.

Un objet pouvait répondre à ces objectifs, le chevalet. Il suffisait d'adapter son principe pour accueillir non pas un tableau, mais 3 glaces de flipper dans le sens de la hauteur. Une glace représentant environ 65cm de haut, il ne fallait pas espérer en mettre plus.

Un chevalet c'est grossièrement, deux tasseaux de bois, réunis par une barre transverse. Pour calculer les dimensions de mon chevalet, je pris en compte la hauteur sous plafond de mon sous-sol. Voici donc les cotations : hauteur 220 cm (pour se caler parfaitement au plafond), avec 3 barres transverses de 45cm situées respectivement à 6cm, 77cm, et 148cm de hauteur. La largeur des barres transverses de 45 cm est un compromis entre l'optimisation des matériaux et l'avantage d'une pause confortable de la glace. Les barres transverses furent vissées sur les tasseaux montants, et non à l'intérieur de ces derniers, pour pouvoir profiter d'un support pratique et respectueux de la fragilité des glaces. Cette solution diminue la rigidité de la structure, inconvénient que j'ai compensé par l'ajout d'équerres de chaise vissées sur deux des trois barres transverses, en alternant la position de celles-ci (soit en support, soit en fixation arrière).



J'ai choisie des tasseaux de 35mn de section, une
botte de 6 de 240 de long, les moins chers. Le but est d'expérimenter, l'aspect étant secondaire. Je pourrais toujours poncer par la suite et vernir le résultat final. Le coût de deux chevalets ne dépassent pas 20 euros. Quelques vis à bois et 4 équerres de chaise me permirent de réaliser la structure. Il resta à concevoir un mécanisme pour tenir les glaces.



C'est à ce moment qu'un reliquat de ma précédente expérience se révéla util: des barres métalliques plastifiées. Elles sont faciles à tordre et peuvent se planter dans les barres transverses pour piéger les glaces au niveau de leur base.
Il suffit de tordre ces barres métalliques sur une largeur de 35cm environ, puis de dégager 3cm de plastique sur les parties de la la barres métalliques destinées à s'enfoncer sur la barres transverses préalablement percées à l'aide une mèche de 3mm.

Pour tordre les barres, il suffit d'un tube pour servir de guide pour tordre harmonieusement. Pas besoin de respecter précisément la largeur de ce garde fou, car les trou sont percés une fois la barres métallique prête à être enfoncer.

La solidité de ce garde-fou de fortune est étonnante, et largement suffisante pour empêcher une glace de glisser malencontreusement.

Le résultat final est satisfaisant, facile à réaliser, pas cher. Objectifs atteints. De nombreuses améliorations sont envisageables sur cette application simple. Je laisse chacun l'améliorer selon ses contraintes et ses envies.
Mon prochain chevalet tentera d'améliorer l'aspect grossier du support transverse, en utilisant soit des barres plus fines soit en arrondissant les bords. Le garde fou peut également être remplacé par une rigole réalisé à l'aide d'un emboutisseuse. J'ai également imaginé positionner des gonds (pièces de métal en forme de L) juste au dessus de chaque glace pour l'emprisonner. Malheureusement, les dimensions d'un glace n'est pas standart, ce qui rend la chose délicate ou peu utile.

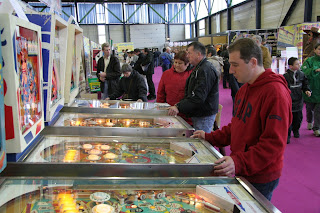

Vierzon 2009

Comme tous passionnés de flippers, le WE de Vierzon constitue le grand moment que l'on attend chaque année . Depuis 2 ans, nous participons à cette grande fête en tant qu'exposant. Nos moyens sont modestes mais nous essayons chaque année de présenter des choses différentes et dignes d'intérêt autant pour les collectionneurs que pour les simples visiteurs. C'est la philosophie de notre participation, partager avec le plus grand nombre notre goût pour ces machines de bars, et contribuer même modestement à rendre ce rendez-vous toujours aussi populaire.

Les Bumpers
C'est grâce à Maxime (sur une idée de Jean) que l'on a pu présenter cette année un élément original sur notre stand. L'année dernière ce fût le mini-flip et le bar en miniature réalisés par Jean qui impressionnèrent les personnes ayant fait une halte sur notre stand. Cette année, ce fût exactement le contraire. Un élément unique mais important du flipper fut reproduit à grande échelle. Après plusieurs journées de labeur, Maxime réalisa une trentaine de bumpers géants en polystyrène. Ces Bumpers bleus ou rouges de 10 points habillèrent avantageusement notre stand. Les 4 coins de notre espace décoré par ces bumpers géants, nous permirent d'être visible de loin. Ils plurent autant aux amateurs qu'aux simples visiteurs. Moins faciles à emporter qu'un flyer, mais plus avantageux une fois mis au mur d'une salle de jeu. Certains nous avouèrent ne pas les avoir vu. L'histoire de la lettre volée d'Edgar Allan Poe se confirme, plus l'objet est visible, moins nous le remarquons.

Le bilan visiteur.
En tant que visiteur, il m'est difficile de donner un avis. J'ai parcouru pendant moins d'une heure le salon lui-même, même pas pu jouer sur une machine de l'alignement. Je ne peux donc donner qu'un avis subjectif. Peu de machines à restaurer, moins de flipper à vendre, peu de méca. Une tendance semble également se profiler, le coté brocante cède la place à une spécialisation des exposants. La crise et la morosité ambiante a certainement découragé beaucoup d'entre eux de venir avec trop de choses, par peur de ne pas rentabiliser le voyage. Si on prend notre exemple, l'année dernière, nous avions apporté 4 machines à vendre et avions hébergé 3 flippers pour des amis. Cette année personne nous a demandé d'héberger une machine, et nous préférâmes ne pas amener de machines, de peur d'être déçu et par manque de moyen. Seul Jean apporta pour la bonne cause un flipper pour l'alignement. Et si j'en crois nos voisins exposants, les moyens étaient plus modestes que la précédente éditions. Les acheteurs étaient dans le même état d'esprit, c'est à dire plus timides que les années précédentes. En contrepartie, les stands présents avaient amélioré leur présentation et la mise en valeur de leurs produits. Notre coté "à la bonne franquette" et "bazar assumé" tente à disparaître.



Bilan exposant
Je remercie chaque année les organisateurs de nous offrir ce WE. C'est toujours le meilleur de l'année. On a tendance d'accabler Vierzon de tous les défauts du monde et à être indulgent vis à vis des autres salons. En France nous préférons traditionnellement les outsiders. Cette réunion organisée de main de maître par M. Moulin a encore réussi son pari en terme d'affluence et de qualité. Nombreux sont les visiteurs et les exposants qui font l'effort chaque année de venir de loin pour cette raison.
Notre activité principale de vente de livre ne fut pas extraordinaire, mais suffisante pour recueillir une affluence honnête. Les machines à sous japonaises partirent pour le plus grand plaisir de la suspension de ma pauvre voiture maltraitée à l'allée par une surcharge de pashinslo. Les gants partirent si peu qu'il furent finallement offerts à tous les acheteurs d'un bumper. Les billes n'eurent pas de succès cette année alors que le stock était suffisant (tout le contraire de l'année précédente). Pour les jetons de pashinslo, c'est l'inverse: Sans stock, tout le monde en voulait, alors que l'année précédente personne n'en voulait malgré l'abondance sur le stand.


Les 60€ du stand furent remboursée, surtout si je prend en compte l'économie que j'ai faite en ne pouvant pas visiter le salon, ce qui m'a permis d'éviter toutes tentations. En revanche, pas moyen de bavarder sérieusement, ou de visiter tranquillement le salon.

Rencontres
C'est l'intérêt de tout ce travail: pouvoir rencontrer et discuter avec le plus grand nombre. Nous fûmes gâtés. M. Cuvier eu la gentillesse de faire une pause et de bavarder quelques minutes à propos de livres sur les flippers.

M. Tabart nous a également fait le grand plaisir de nous expliquer sa théorie concernant les principes de conception des meilleurs flippers. Plusieurs éminents membres des différents forums passèrent un moment avec nous pour le plaisir de discuter. A noter l'intervention de Milan qui fit la police avec des gamins tentant d'embarquer des jetons. Malheureusement beaucoup de travail sur le stand m'obligea d'écourter trop souvent ces moments de bavardage. Nous n'avons même pas pu finir le stock de bière prévu pour cela. Le ricard en revanche disparut rapidement. Je plaide non-coupable sur ce point. Trop de personne se sont présentées à nous pour permettre de les citer tous. J'ai bien envie de ne faire l'année prochaine qu'un simple Open Apero Bar pour les amis, sans rien à vendre, seulement pour le plaisir de discuter.


Bilan 2009
WE pluvieux coïncidant avec printemps de Bourges, la fréquentation semblait être moindre qu'en 2008. Selon les chiffres officiels, plus de 10 000 payant, un peu moins que les 12 000 de 2008. Les allées semblaient moins encombrés qu'auparavant. Ce n'est pas un mal, les visiteurs circulèrent mieux dans ces conditions. Nous reviendrons avec grand plaisir. La morosité nous a tous rendu quelque peu timoré, mais cela n'est que parti remise pour 2010.


Liens:
Un des nombreux articles provenant du meilleur forum sur les méca.
Un des articles du meilleur forum généraliste sur les flippers.
Album de photos réalisées de main de maitre par Jean
Le plus beau site proposant des photos de Vierzon.
Un article du Berry Républicain.
Article pinballnews

Accroche pour glace de flipper

Il est toujours triste de devoir jeter les objets devenus inutiles. On parvient parfois à donner une seconde vie à un objet destiné à la poubelle. Ce fut le cas de ce vieil étendoir à linge qui ne pouvait plus remplir sa fonction suite au cisaillement de sa barre transversale situé au niveau des pieds.

J'ai gardé la relique quelques semaines au fond du garage en tentant d'y trouver un utilité quelconque. C'est en buvant une bière avec Maxime (lors de la troisième pour être précis) , que l'idée est apparue: pourquoi ne pas l'utiliser pour accrocher des glaces de flippers!?!

Ce genre d'idée vous vient difficilement si vous êtes à jeun, d'où le bienfait de l'usage de boisson alcoolisée chez les hommes dans certains cas. J'avais déjà imaginé utiliser des gonds à vis en acier plastifié(voir la photo), mais ces bestioles coûtent une fortune (environ 2€ les trois !!!). En regardant les éléments blancs et mobiles de l'étendoir, j'ai vu un équivalent de ces gonds, parfaitement adapté à soutenir une glace. Mac Gyver fut une des mes séries préférés étant adolescent.
Le premier soucis fut de réduire la largeur de cette accroche pour glace, trop large de 5 cm. Pour réduire celle-ci, il a suffit de scier avec une scie à métaux toutes les barres transverses, mis à part la plus épaisse en haut et celle juste en dessous. Cette dernière améliore la tenue de l'ensemble. Ensuite, il convient de réduire grossièrement l'ensemble en courbant les barres transverses pour permettre de rendre compatible l'écartement des pinces avec la largeur d'une glace.

L'ensemble posé sur l'arrière de la glace soutient alors solidement une glace. Attention: Uniquement sur une glace préalablement vénilié. Sinon, il y a risque de frottement qui risque d'endomager la sérigraphie.

Ces pinces sont exactement à la bonne dimension pour soutenir une glace de 5mm:
Ce n'est suffisant en l'état pour fixer la glace sur un mur. C'est en revanche suffisant pour maintenir une glace sur un plan légèrement incliné, comme par exemple sur un chevalet. Sinon, c'est parfait pour porter une glace sans effort, sans risque et d'une seule main.
Je vais prolonger l'expérience en testant la prochaine fois une fixation de la glace en triangle avec une fixation supplémentaire en haut et au centre, dans le but de l'accrocher au mur. Suite au prochaine épisode.

Sachez que j'ai gardé pour un usage ultérieur les petites barres transverses sciées pour l'occasion, comme par exemple des cimaises à tableaux. Quant à la glace ayant servi pour les photos, elle va servir d'expérimentation de retouche. Au moins avec elle, je ne risque pas de provoquer plus de dégâts.

Lien:
Post FJ traitant le sujet
